De juiste manier om afmetingen te krijgen

Meetinstructies Rolgordijn MICRO S

Een lange en probleemloze werking van het raamluik hangt niet alleen af van de hoge kwaliteit van de afwerking, maar ook van de juiste montage en montage. Om het membraan perfect te laten passen, moet de gekozen locatie correct en zorgvuldig worden gedimensioneerd.
De volgende hulptekeningen moeten strikt worden nageleefd.

Geschroefd - raamuitsparing

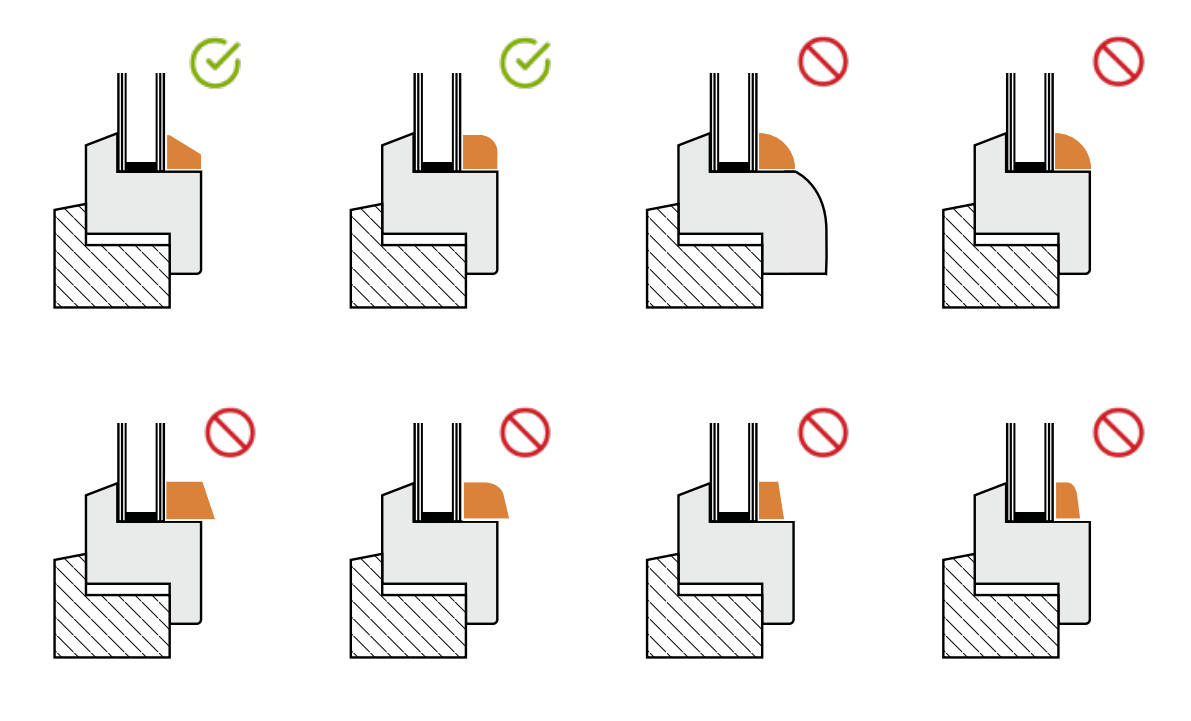

MICRO S rolluiken zijn geschikt voor ramen met klassieke en halfronde glaslatten. Ze kunnen worden geïnstalleerd in ramen met een vlakke overgang tussen de glaslatten en het raamkozijn (zie onderstaande tekening).

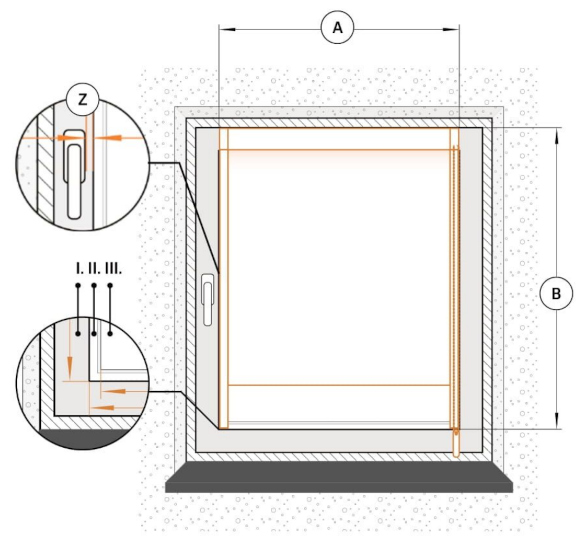

• A - BREEDTE Dit is de breedte van het glas samen met de glaslatten. (We meten op de plaatsen waar de glaslat aansluit op het raamkozijn).
• B - HOOGTE Dit is de hoogte van de ruit en de bovenste vleugel van het raam, samen met de glaslatten. (We meten op de plaatsen waar de glaslat aansluit op het raamkozijn). *in de 100% verduisterende versie kan de cassette maximaal 180 cm stof bevatten.
• Z - AFSTAND VAN DE RAAMKLINK TOT DE BEGLAZING (minimaal 1 cm) Dit is de afstand tussen de raamgreep en het uiteinde van de glaslat die nodig is om de geleiders te maken. (De maat wordt genomen vanaf het uiteinde van de handgreep richting het glas tot het uiteinde van de glaslat).
• I - Raamkozijn
• II - Glaslat
• III - Glas

*Alle afmetingen zijn aangegeven in millimeters
